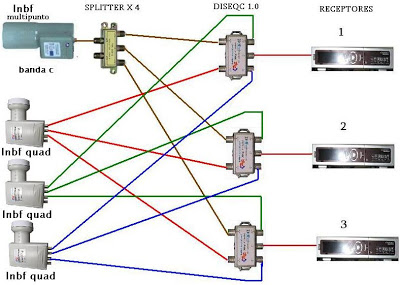

Este circuito muestra el uso de lnbf quad y ademas
la conexion de un lnbf multipunto de banda C mediante un splitter para 3
receptores satelitales.
La finalidad de estos
circuitos es didactica. y se ve que no es muy dificil conectar varios
lnbf a uno o mas receptores... el tema es hacerlo bien...y para ello
debes emplear los materiales satelitales adecuados.
Muchos
circuitos satelitales no funcionan bien o producen bloqueos en alguno
de los receptores porque se ha economizado en la instalacion y se ha
tratado de usar lnbf simples ayudados por splitters o divisores para que
estos realicen la tarea de un lnbf twin o quad...
En
este circuito, el lnbf multipunto de banda C puede ser el problema si
los diseqcs no aislan lo suficiente cada receptor, si bien estos lnbf no
funcionan conmutando la polarizacion por voltaje y lo hacen cambiando
de oscilador, puede haber bloqueos si la corriente de los demas lnbf se
filtra por este hacia los demas receptores.
A
mi personalmente, no me "encandilan" estos lnbf multipunto, prefiero los
twin junto a un multiswitch 2 x 4, que proporciona mayor aislacion
electrica entre receptores.
Fuente: ftapinamar.blogspot.com
